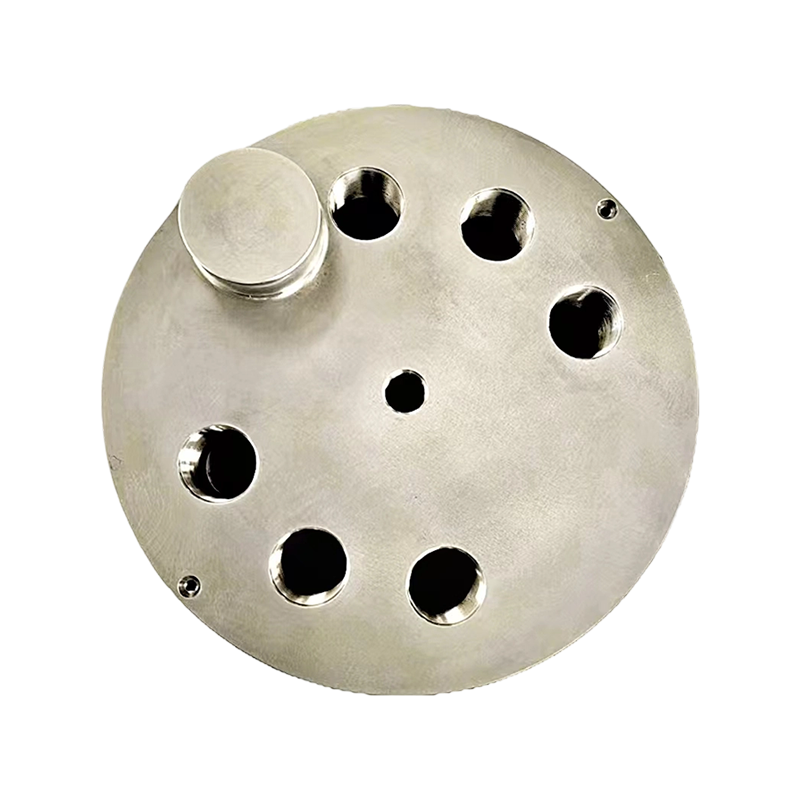

プロペラブレードキャリア

の プロペラブレードキャリア は、調整可能なプロペラ (CPP) システムの中核となる構造コンポーネントおよび動力伝達ユニットです。プロペラハブの内側に取​​り付けられ、ブレードの取り付けベースとして機能し、ブレードを運び、水力発電によって発生する巨大な推力とトルクをハブと船尾シャフトに伝達することがその中心的な機能です。同時に後部連結機構を介してサーボピストンと連結され、ピストンの直線運動をブレードの回転運動に正確に変換し、ピッチ角の調整を実現します。

の manufacturing of this component faces significant technical challenges. The materials must be made of high-level Ni-Cr-Mo special alloy forged steel to ensure extremely high strength, toughness and corrosion resistance, and be able to withstand decades of alternating loads in the marine environment. In terms of machining, its shape is complex and includes multiple high-precision bearing positions and mating surfaces. The dimensional tolerances and shape tolerances of these key parts must be controlled within extremely strict ranges (usually up to IT6-IT7 level accuracy) to ensure a perfect coordination with the entire system. The manufacturing process also requires strict tempering and heat treatment to optimize material performance, and 100% non-destructive testing (including ultrasonic and magnetic powder flaw detection) must be carried out to ensure that there are no defects inside and on the surface.

Zhenjiang Jinye Propeller Co., Ltd. は、このコンポーネントの製造における核となる利点を示しています。同社は、共同設計から精密製造までの全プロセス能力を備えています。利点は、ブレード、ハブ、ブレード キャリアを統合して、最適なシステム パフォーマンスを確保できることです。大型5軸CNC工作機械などの先進設備を駆使し、ミクロンレベルの加工精度管理を実現しています。同時に、同社は鍛造素材から完成品に至るまで、工場から出荷されるすべての製品が完璧な信頼性を持っていることを保証するための完全な品質トレーサビリティシステムを導入しています。同社の製品は実船用途での豊富な経験があり、優れた安定性と長寿命を証明しています。
