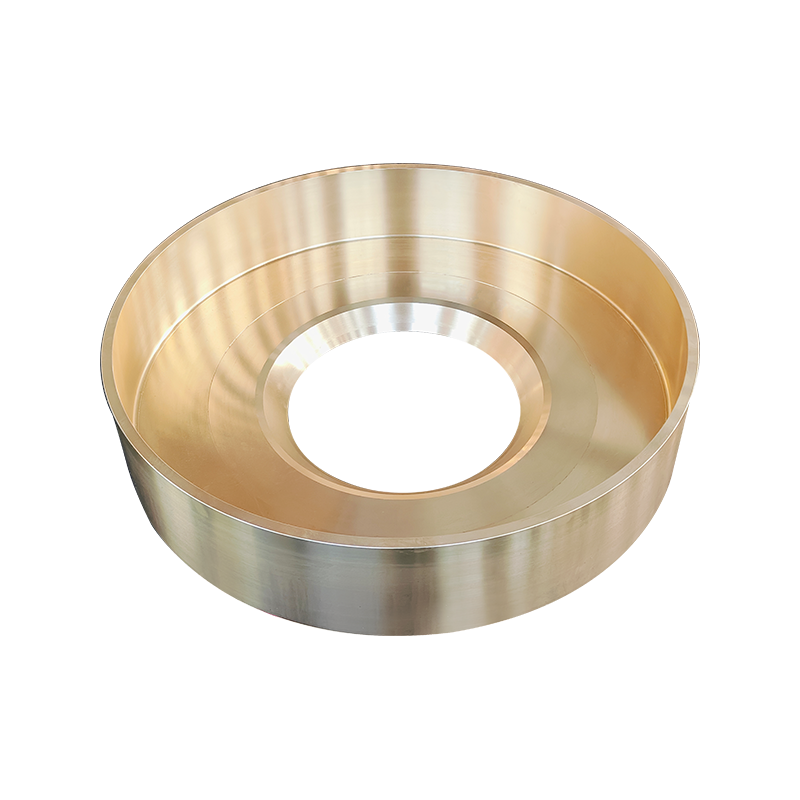

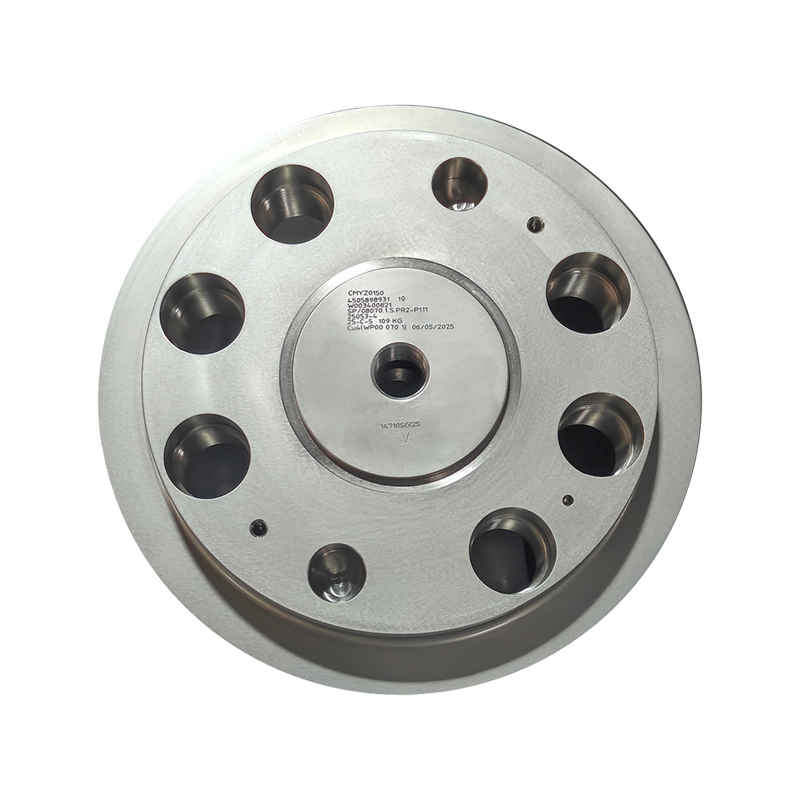

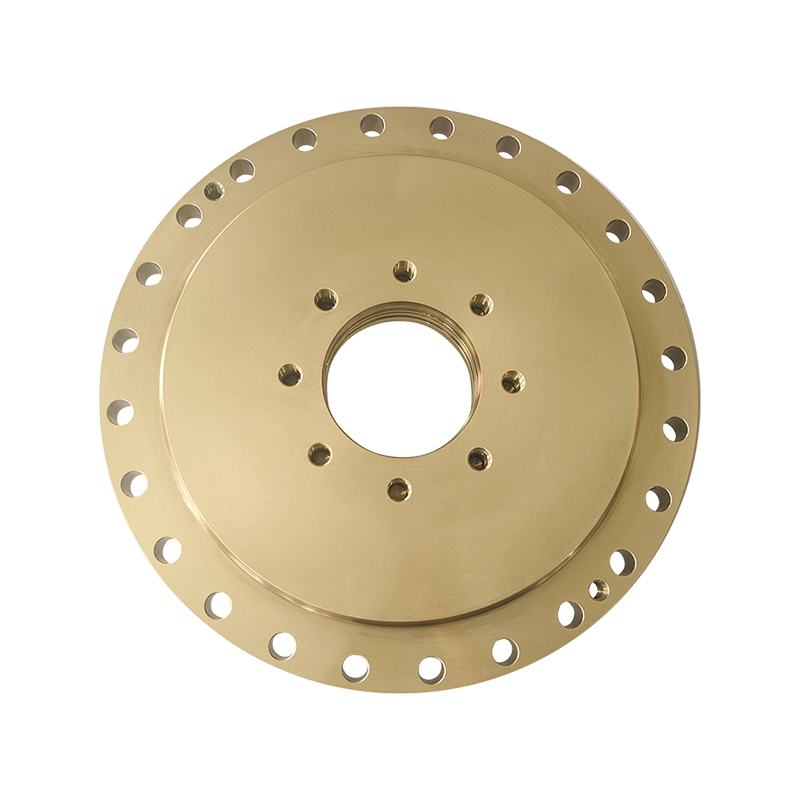

プロペラフランジカバー

1. プロペラフランジカバーの構造と機能
プロペラフランジ（Propeller Flange）は、プロペラハブとトランスミッションシャフトを接続する重要な部品です。 2本の貫通ボルトによる強固な結合を実現し、トランスミッションシャフトからプロペラまでパワーを伝達する「橋渡し」の役割を果たします。フランジカバーはこの接続部分を覆う保護部品で、主に以下の部品で構成されています。
カバーボード本体：通常、鋳鉄、鋳鋼、または高張力合金材料で作られ、形状はフランジに一致し（ほとんどが円形または角形）、外部からの衝撃に耐えられるように一定の厚さを持っています。
シール部品: カバープレートの内側には、海水、泥、破片がフランジ接続の隙間に入るのを防ぎ、ボルトの錆びや接続の緩みを防ぐために、ゴム製のシールリングまたはガスケットが装備されている場合があります。
固定構造：船舶の高速航行中や複雑な海況時にカバープレートが脱落しないように、フランジまたはトランスミッションシャフトハウジングにボルトまたはスナップで接続されています。
その中核機能は、保護と保護の 2 つの側面に重点を置いています。
汚染と腐食防止：海水、塩水噴霧、プランクトンなどによるフランジ接続部の浸食を遮断し、ボルトの錆びやネジ山の破損を防ぎ、腐食による動力伝達の中断を防ぎます。
耐破壊衝撃性：船舶の航行時や入渠時、水中の浮遊物（木ブロック、砂利など）や入渠施設のフランジへの直接衝撃を遮断し、接続ボルトやフランジ面の損傷を防ぎます。
水流の干渉を減らす：一部の最適化されたフランジカバーは流線型構造を採用しており、フランジ部分での水流の乱流を減らし、水の抵抗を減らし、間接的に推進効率を向上させることができます。
簡単なメンテナンス: 一部の取り外し可能なフランジ カバーでは、フランジの接続状態 (ボルトの締め具合、摩耗状態など) を定期的にチェックするのに便利で、基本的なメンテナンスはプロペラ全体を分解することなく実行できます。

2. さまざまなシナリオにおける設計の違い
のデザイン プロペラフランジカバー 船舶の種類、航行環境、プロペラの仕様によって大きく異なります。
大型商船（コンテナ船やタンカーなど）：
フランジのサイズは大きいです (直径 1 メートルを超える場合もあります)。フランジカバーは、深海の高圧と強い水流の衝撃に耐えるために、高強度鋳鋼で作られている必要があります。シール部品は主に耐油性および耐海水腐食性のフッ素弾性材料で作られており、長期間の航行でも劣化しません。
内陸船（貨物船、フェリーなど）：
航行環境にはシルトや水生植物が多く存在します。フランジカバーは通常、水草がフランジに巻きついて抵抗が増大するのを防ぐために、巻きつき防止構造（滑らかな表面、傾斜したエッジなど）で設計されています。同時に、シルトを防ぐために、カバープレートの底に小さな排水穴が開けられる場合があります。
特殊船（砕氷船、海洋工事船など）：
氷の衝撃や複雑な海況などの極限条件に直面して、フランジカバーは肉厚設計を採用し、さらに補強リブを追加します。材質を低温靱性に優れた合金（ニッケル鋼など）に改良し、低温でも脆くなりにくく、耐衝撃性が強化されました。
高速船（スピードボート、旅客船など）：
流体力学に焦点を当て、フランジ カバーのほとんどは流線型バイオニック デザイン (魚の体の曲線を模倣するなど) を採用し、水流抵抗を軽減します。同時に、軽量の材料（アルミニウム合金など）を適用すると、全体の重量が軽減され、速度が向上します。

3. 船舶製造基準への適合
船舶の電力システムの保護コンポーネントとして、プロペラ フランジ カバーの製造は、国際海事機関 (IMO) およびさまざまな船級協会 (CCS、ABS、BV、KR など) の仕様に準拠する必要があります。中心となる標準には次のものが含まれます。
材料の耐食性: 海洋環境での耐用年数が 5 年以上であることを保証するために、塩水噴霧試験 (通常、明らかな錆びがなければ 500 時間以上必要) に合格する必要があります。
構造強度：一定の衝撃荷重（瞬間衝撃力10kNなど）に変形や破損なく耐えることが必要です。カバープレートとフランジの接続強度は、振動試験（船舶航行時の連続振動を想定）に合格する必要があります。
シール性能：0.5MPaの水圧を30分間保持しても漏れなく、フランジ接続部への海水の浸入を防ぎます。
鎮江金業プロペラ有限公司などの専門企業を例に挙げると、プロペラ支持部品を生産する際、フランジカバー、プロペラ、フランジを一体システムとして設計して寸法精度の一致を確保し（カバープレートとフランジの隙間が0.5mm以内に管理されるなど）、船級協会の認証に合格して船舶の動力システム全体との互換性を確保します。

4. 保守・交換のポイント
プロペラ フランジ カバーを効果的に機能し続けるために、日常のメンテナンスでは次の点に注意する必要があります。
定期点検：3～6ヶ月ごと（または船舶のメンテナンス周期に合わせて）、カバープレートの固定ボルトの緩み、シールの劣化や損傷の有無を点検してください。ゴムリングが硬化したり亀裂が入った場合は、適時に交換する必要があります。
洗浄と錆の除去：カバープレートの表面に付着した海洋生物やシルトを除去し、カバープレート本体の錆を研磨し、防錆塗料を塗布して耐用年数を延ばします。
適応性の検証: フランジ カバーを交換する場合、寸法のずれによるシールの破損や通水抵抗の増加を避けるために、新しいカバー プレートのサイズと材質が元のフランジと一致していることを確認する必要があります。
