可変ピッチプロペラ (CPP) はどのように機能しますか?

最新の船舶推進システムにおいて、CPP は船舶の操縦性と燃費を向上させるための中心的な機器となっています。従来の固定ピッチ プロペラ (FPP) とは異なり、 制御可能なピッチプロペラ このシステムにより、船舶は主エンジンの速度や回転方向を変更せずにブレード角度を調整することで推力を変更できます。

CPPとは何ですか?

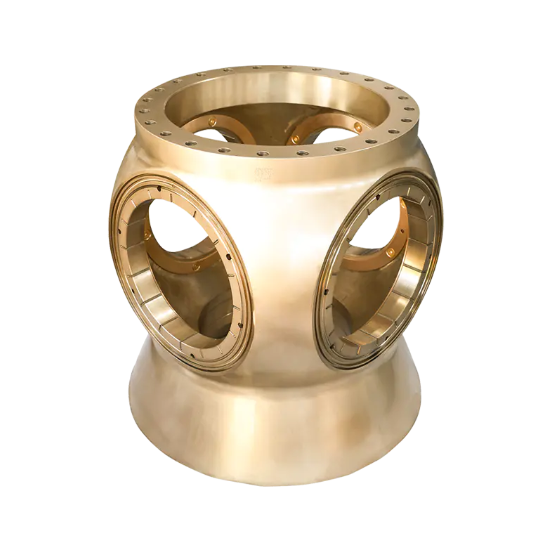

CPP は、ブレードがハブに取り付けられ、その軸の周りを回転できる特殊なタイプの船舶用推進ユニットです。複雑な油圧または機械機構を通じて、乗組員はナビゲーションのニーズに応じてリアルタイムでブレードの「ピッチ角」を変更できます。

CPP の仕組み

CPP の核心はピッチ変更メカニズムにあります。そのワークフローは通常、次の主要な手順で構成されます。

1. 制御コマンド入力

橋（ブリッジ）のコントロールレバーは、速度や方向を変えるコマンドを出します。この信号はエンジンルーム内の油圧コントロールユニット（HPU）に送信されます。

2. 油圧伝達システム

ほとんど 制御可能なピッチプロペラ システムは動力媒体として作動油を使用します。高圧オイルは中空のプロペラシャフトを通ってハブの内側にある油圧シリンダーに入ります。

3. メカニカルリンケージピッチ変更

油圧シリンダー内のピストンが油圧によって動き、ハブ内のコンロッドまたはスライダー機構を駆動します。これらの機構はブレードの根元に接続されており、ハブ内でブレードを同期して回転させ、ピッチを変更します。

• ポジティブピッチ: 前方への推力を発生させます。
• ゼロピッチ: プロペラは回転しますが、推力は発生しません（ニュートラルと同様）。
• 負のピッチ: 主エンジンを逆転させることなく逆転推力を発生します。


可変ピッチプロペラ（CPP）と固定ピッチプロペラ（FPP）の比較

操作性と応答速度

制御可能なピッチプロペラ 操縦性において圧倒的な優位性を誇るシステムです。翼の角度を直接変えることで前進、停止、後進を実現できるため、船舶の動的応答が非常に速くなります。対照的に、固定ピッチ プロペラでは後進する前にメイン エンジンを停止する必要があり、面倒で時間のかかるプロセスです。

推進効率と適応性

さまざまな航行条件（重荷重、軽荷重、向かい風など）の下で、ピッチ調整可能なプロペラはピッチを調整することで最適な推進力を維持できます。一方、固定ピッチプロペラは通常、特定の速度（設計条件）に合わせて最適化されており、この条件から逸脱すると推進効率が大幅に低下します。

メインエンジンの保護と耐用年数

調整可能なピッチのプロペラを使用する船舶は、後進、始動、停止による頻繁で深刻な衝撃を経験しないため、エンジン内部コンポーネントの摩耗が大幅に軽減されます。固定ピッチのプロペラは、頻繁に反転動作を行うため、機械的疲労が増大するだけでなく、圧縮空気始動システムに対する要求も高くなります。

システムの複雑さと保守コスト

構造的には、固定ピッチ プロペラは一体鋳造または単純に組み立てられるため、非常に堅牢であり、メンテナンスはほとんど必要ありません。ただし、調整可能なピッチ プロペラには油圧システム、ピストン、リンク機構が統合されているため、システムがより複雑になります。これは、CPP の初期設置コストが高く、その後の運用中にハブ シールと作動油の品質を専門的に定期的にメンテナンスする必要があることを意味します。

調整可能なピッチ プロペラを選択する理由は何ですか?

• 優れた操作性： CPP は、タグボート、フェリー、浚渫船など、頻繁な速度変更や離着岸操作を必要とする船舶に特に適しています。


• 省エネと排出削減: ピッチと速度のマッチングを最適化（関節制御モード）することにより、制御可能なピッチプロペラにより、主エンジンを常に最適な燃費範囲で動作させることができます。


• シャフト駆動発電機のサポート: プロペラの速度を一定に保つことができるため、船舶の速度が変化しても主エンジンがシャフト駆動発電機を駆動して安定した電力周波数を提供できます。



制御可能なピッチプロペラは、高い柔軟性と優れたパワーマッチング機能を備え、現代の中型および大型船舶にとって好ましい推進ソリューションとなっています。初期投資とメンテナンス要件は従来のプロペラよりも高くなりますが、航行の安全性と長期的な経済的メリットにおけるパフォーマンスはかけがえのないものです。
