可変ピッチプロペラとは何ですか?

最新の船舶推進システムでは、プロペラが重要な役割を果たしています。従来の固定ピッチ プロペラ (FPP) は構造が単純ですが、異なる動作条件下では性能が低下することがよくあります。より高い燃料効率と優れた操船性を実現するために、より複雑な推進装置が開発されました。 制御可能なピッチプロペラ (CPP)。

1. とは何ですか 制御可能なピッチプロペラ ?

制御可能なピッチ プロペラは、特殊な種類の船舶用推進装置です。その中心的な特徴は、船舶の航行中に必要に応じてプロペラブレードのピッチを変更および調整できることです。

• 固定ピッチプロペラ (FPP): ブレードとハブは固定的に接続されており、ピッチ（ブレードの 1 回転によって推進される理論上の距離）は一定です。船の速度の変化は主にメイン エンジンの速度の調整に依存し、プロペラ ブレードの迎え角を変更することはできません。

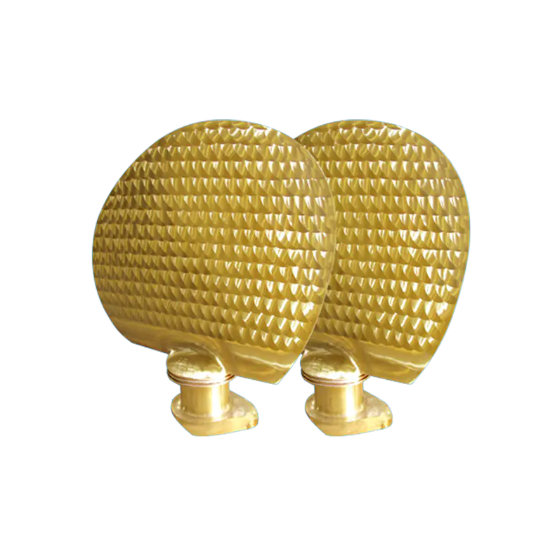

• 可変ピッチプロペラ (CPP): ブレードは、複雑な油圧または機械機構を介してハブに取り付けられます。乗組員は、コックピット内の制御システムを通じてハブに対するブレードの角度を変更することで、ゼロまたはマイナスのピッチまで継続的にピッチを調整できます。



2. 可変ピッチプロペラの動作原理

調整可能なピッチ プロペラの核心は、内部のピッチ調整機構にあります。

油圧ドライブが鍵

ほとんどの CPP システムは油圧駆動を使用します。高圧オイルは、プロペラ シャフトの中央ボアにあるオイル ディストリビューション ボックス (ODB) を介してハブに供給されます。作動油によってピストンが駆動され、そのピストンの動きがコンロッドやピン機構を介してブレードの回転に変換され、ブレードのピッチが変化します。

ピッチと推力の関係

ピッチを調整することで、ブレードの流体力学的な迎え角を直接変更でき、それによってプロペラによって生成される推力を制御できます。

• 前進ギア: 正のピッチを大きくすると推力が増加し、船の速度が増加します。


• リバースギア: 負のピッチに調整され、推力が逆転し、主エンジンを逆転させることなく船が反転します。


• ニュートラルギア: ピッチをゼロに調整すると推力がゼロになり、主エンジンは一定の速度を維持します。



3. 可変ピッチプロペラの利点と応用例

調整可能なピッチプロペラは構造が複雑で高価ですが、その大きな利点により、要求の厳しい船舶で広く使用されています。

燃費の向上

船に必要な推力は、速度、喫水、海況によって異なります。 CPP は、主エンジンの出力と帆走抵抗に合わせていつでも調整できるため、主エンジンが常に最も経済的な速度と負荷範囲で動作することが保証され、全体的な燃料効率が大幅に向上します。

優れた操船性

これは CPP の最も重要な利点の 1 つです。特に港、狭い水路、またはダイナミックポジショニング (DP) 操作中に、高速かつ正確な推力制御を提供します。

• クイックリバース: ピッチを変えるだけで、メインエンジンの速度が低下したり後進したりするのを待たずに、前進速度から後進速度への移行が可能になります。


• 正確な低速制御: 十分な補助動力 (発電機やポンプなど) を提供するために高い主エンジン速度を維持しながら、プロペラ ピッチを微調整することで正確な速度制御が実現されます。



幅広い用途

これらの利点により、調整可能なピッチ プロペラは、タグボート、RO-RO 旅客船、調査船、海軍艦艇、ガス タービン推進を使用する船舶など、高い操縦性や効率性が求められる船舶で一般的に使用されています。

の 制御可能なピッチプロペラ これは船舶推進技術の開発における重要なマイルストーンです。プロペラブレードのピッチを動的に調整できるようにすることで、さまざまな動作条件下での効率と操縦性という相反する要求をうまく解決します。
